D.I.Y Tự Lắp Bộ Điều Khiển Tưới Tự Động, Điều Chỉnh Dễ Dàng Trong Nháy Mắt

Diabay

Đã "về vườn", học làm vườn
#1
Hiện nay, có rất nhiều loại hẹn giờ (Timer), tạm chia làm 2 loại:

- Loại cơ: phổ biến là loại dùng cách cài "dăm", mỗi dăm là 15 phút tưới, không thể ngắn hơn được.
- Loại điện tử: cài đặt được nhiều chế độ, rất hay. Nhưng mỗi lần cài đặt lại rất phức tạp, nên chị em hoặc người lớn tuổi hầu như không sử dụng được.

Cái nhược điểm lớn nhất của các loại Timer dăm cài và loại điện tử này là việc cài đặt lại lôi thôi khó khăn, đòi hỏi người dùng phải có hiểu biết tinh thạo, bất tiện để điều chỉnh nhanh cho việc tưới tương thích với khí hậu từng ngày hoặc cho một số việc đặc biệt như phun ẩm, tưới mát, cấp - xả kiệt cho làm giá, thủy canh, vườn rau - hoa....


Có một loại Timer sử dụng rất nhiều trong công nghiệp tự động định thì, có tính năng ứng dụng cho việc điều khiển tưới rất thuận lợi. Việc thay đổi cài đặt chỉ bằng cách xoay núm biến trở như xoay Volum đài, dễ dàng thay đổi thời gian cài đặt chỉ trong nháy mắt. Đó là loại Timer AH3-3.

Với mong muốn tất cả các nhà trong gia đình vuonrauxanh.com của chúng ta đều có thể có một hệ thống tự động tưới rau-hoa, với một chi phí nhỏ, việc điều chỉnh sử dụng rất thuận tiện, nhanh chóng, dễ dàng. (Giá 1 cục AH3-3 cả đế độ 55-60 ngàn)

Qua kinh nghiệm đã chế tạo sử dụng nhiều năm, nay tôi xin chia sẻ lại cùng bà con trong gia đình chúng ta.

Tôi sẽ trình bày rất cụ thể từ nguyên lý của Timer AH3-3, đến các cách ứng dụng, có sơ đồ đấu nối thực hành. Để chỉ cần có đôi chút kiến thức về điện gia đình, các bạn có thể tự chế tạo được.



Thân.

------------------------------------------------------------------------------------------------------------------------


Đây là cục Timer AH3-3:


Đây là tấm đế:

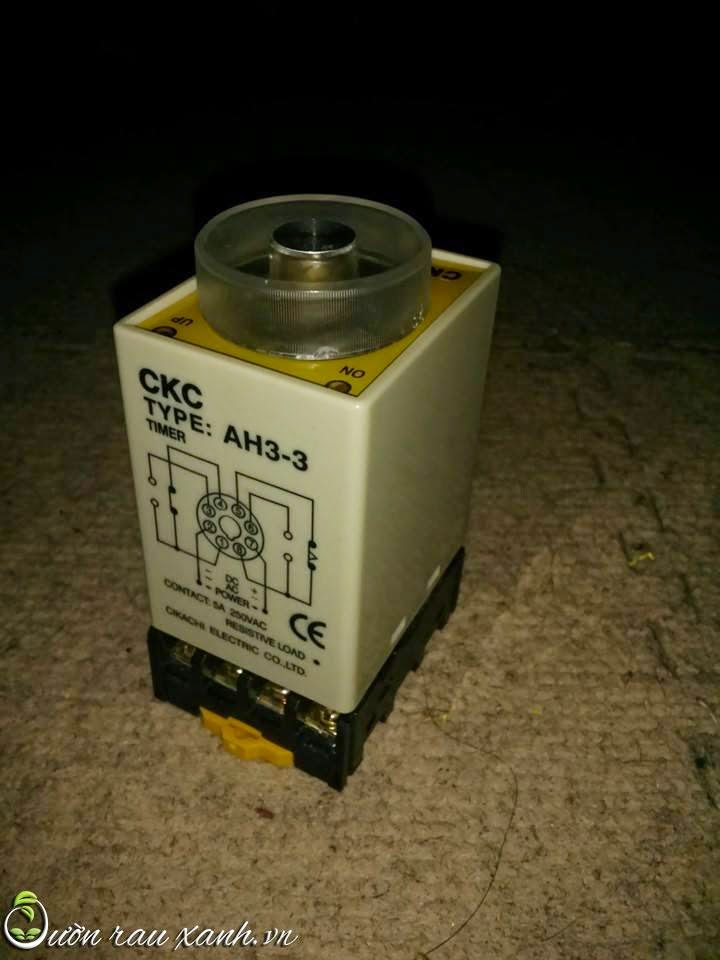

Cục Timer AH3-3 cắm trên đế:


(Còn tiếp)

Chỉnh sửa cuối:

Diabay

Đã "về vườn", học làm vườn
#4
Nguyên lý hoạt động và cách sử dụng bác Diabayhn chi tiết luôn nha bác.
Thân !
hay quá bác Diabay, bác hướng dẫn cách đấu nối cũng như nguyên lý rõ hơn 1 chút cho pàkon chậm hiểu, tiếp thu lâu có thể tự làm luôn đc k ạh ?hihi

OK các bạn.

Tôi sẽ viết rất chi tiết và cụ thể. Lần lượt vài ứng dụng.

Đấu nối cái Timer này cũng dễ dàng và đơn giản, chỉ cần có đôi chút kiến thức về điện gia đình là có thể tự chế được mạch.



Thân.

------------------------------------------------------------------------------------------------------------------------

Tiếp:

Nguyên lý hoạt động và sự tiện dụng của Timer AH3-3:

1- Nguyên lý hoạt động:

AH3-3 là một bộ Timer điện tử, có cấu tạo rất đơn giản. Nó dùng 1 IC đếm dao động, mà bộ dao động ngoài dùng kiểu R+C để thay đổi tần số xung.

Khi bắt đầu được cấp điện, nó sẽ bắt đầu đếm, đồng thời cho dòng Out để relay hít, đóng điện.
Khi đủ số lần đếm, nó sẽ ngắt dòng Out điều khiển Relay ngắt điện. Nhờ đó mà tạo ra thời gian trễ để định thì.

Khi ta xoay núm Volum là thay đổi điện trở R của biến trở, độ dài xung sẽ thay đổi, thay đổi tần số xung, sẽ làm thay đổi thời gian trễ đó.

Trong nó còn có thêm 1 relay phụ. Biết tận dụng relay phụ này, với những kiểu đấu vòng, chúng ta sẽ tạo được những kiểu điều khiển khác rất linh hoạt.

2- Sự tiện dụng của Timer AH3-3:

1- AH3-3 và đế đã được chế tạo theo chuẩn chung của các nước, vì vậy việc lắp lẫn rất thuận lợi.

2- AH3-3 có các loại thời lượng khác nhau để bạn tùy thích chọn dùng: từ 0-10 giây, 0- vài phút, 0- giờ. Thậm chí có cả loại 24h để bạn chỉ cho đóng điện tưới 1 lần/ngày.

3- Trên chân đế có rãnh sẽ ăn khớp với gân của trụ trên cục AH3-3, nên không lo bị cắm sai chân, và số đánh trên đế luôn ăn khớp với số chân các cọc của AH3-3. =))

4- Giá AH3-3 rất rẻ: 55-60 ngàn, cả đế.

5- Với 1 cái Timer chính để định giờ tưới, các bạn có thể lắp song song nhiều cục AH3-3 để tạo thành nhiều nhánh tưới với các thời lượng tưới khác nhau, tương thích cho từng loại rau hoa.

6- Khi cần thay đổi thời lượng tưới hàng ngày hoặc từng giờ, các bạn chỉ cần xoay núm volum đến trị số mình muốn là xong, kể cả muốn không tưới: chỉ cần xoay về "0". Trong nháy mắt đúng không các bạn.:wink:


Nhờ dễ dàng như vậy, trong những sơ đồ đấu nối dưới đây, tôi chỉ cần vẽ sơ đồ đấu nối trực quan ở chân đế cho các bạn. Đấu xong mạch chân đế, các bạn cắm cục vào là ....... OK. :Big Grin:



Thân.
(Còn tiếp)

Chỉnh sửa cuối:

Langkawi

Nông dân thích trồng rau
Thành viên BQT
#5
...........
5- Với 1 cái Timer chính để định giờ tưới, các bạn có thể lắp song song nhiều cục AH3-3 để tạo thành nhiều nhánh tưới với các thời lượng tưới khác nhau, tương thích cho từng loại rau hoa.
Trước hết rất cám ơn bác Đĩa bay đã giới thiệu về cái AH3-3, giá rẻ bất ngờ.
Xin có thắc mắc với bác Đĩa bay về ý số 5 trích dẫn ở trên.
Nếu vậy thì mỗi nhánh sau cái cục AH3-3 bác sẽ phải có 1 cái van đóng mở (nếu tưới bằng nước thủy cục có áp). hoặc 1 cái bơm (nếu tưới từ bồn, hồ nước). Như vậy có quá phức tạp cho hệ thống không?


Diabay

Đã "về vườn", học làm vườn
#6
Trước hết rất cám ơn bác Đĩa bay đã giới thiệu về cái AH3-3, giá rẻ bất ngờ.
Xin có thắc mắc với bác Đĩa bay về ý số 5 trích dẫn ở trên.
Nếu vậy thì mỗi nhánh sau cái cục AH3-3 bác sẽ phải có 1 cái van đóng mở (nếu tưới bằng nước thủy cục có áp). hoặc 1 cái bơm (nếu tưới từ bồn, hồ nước). Như vậy có quá phức tạp cho hệ thống không?
Bộ này chỉ là bộ điều khiển. Việc sử dụng cho bao nhiêu nhánh van điện hoặc máy bơm là do chúng ta bạn à.

Để đơn giản thì ta chỉ dùng 1 van điện, còn ở các đầu ống nhánh tưới vào chậu có thể dùng van nhựa loại dùng cho bể cá cũng được.

(Dùng van điện của máy giặt mua ở các chổ phá máy rất rẻ)



Thân.

Chỉnh sửa cuối:
#7
OK các bạn.

Tôi sẽ viết rất chi tiết và cụ thể. Lần lượt vài ứng dụng.

Đấu nối cái Timer này cũng dễ dàng và đơn giản, chỉ cần có đôi chút kiến thức về điện gia đình là có thể tự chế được mạch.



Thân.

------------------------------------------------------------------------------------------------------------------------

Tiếp:

Nguyên lý hoạt động và sự tiện dụng của Timer AH3-3:

1- Nguyên lý hoạt động:

AH3-3 là một bộ Timer điện tử, có cấu tạo rất đơn giản. Nó dùng 1 IC đếm dao động, mà bộ dao động ngoài dùng kiểu R+C để thay đổi tần số xung.

Khi bắt đầu được cấp điện, nó sẽ bắt đầu đếm, đồng thời cho dòng Out để relay hít, đóng điện.
Khi đủ số lần đếm, nó sẽ ngắt dòng Out điều khiển Relay ngắt điện. Nhờ đó mà tạo ra thời gian trễ để định thì.

Khi ta xoay núm Volum là thay đổi điện trở R của biến trở, độ dài xung sẽ thay đổi, thay đổi tần số xung, sẽ làm thay đổi thời gian trễ đó.

Trong nó còn có thêm 1 relay phụ. Biết tận dụng relay phụ này, với những kiểu đấu vòng, chúng ta sẽ tạo được những kiểu điều khiển khác rất linh hoạt.

2- Sự tiện dụng của Timer AH3-3:

1- AH3-3 và đế đã được chế tạo theo chuẩn chung của các nước, vì vậy việc lắp lẫn rất thuận lợi.

2- AH3-3 có các loại thời gian khác nhau để bạn tùy thích chọn dùng: ngắn thì từ 0-10 giây, 0- vài phút, 0- giờ. Thậm chí có cả loại 24h để bạn chỉ cho đóng điện tưới 1 lần/ngày.

3- Trên chân đế có rãnh sẽ ăn khớp với gân của trụ trên cục AH3-3, nên không lo bị cắm sai chân, và số đánh trên đế luôn ăn khớp với số chân các cọc của AH3-3. =))

4- Giá AH3-3 rất rẻ: 55-60 ngàn, cả đế.

5- Với 1 cái Timer chính để định giờ tưới, các bạn có thể lắp song song nhiều cục AH3-3 để tạo thành nhiều nhánh tưới với các thời lượng tưới khác nhau, tương thích cho từng loại rau hoa.

6- Khi cần thay đổi thời lượng tưới hàng ngày hoặc từng giờ, các bạn chỉ cần xoay núm volum đến trị số mình muốn là xong, kể cả muốn không tưới: chỉ cần xoay về "0". Trong nháy mắt đúng không các bạn.:wink:


Nhờ dễ dàng như vậy, trong những sơ đồ đấu nối dưới đây, tôi chỉ cần vẽ sơ đồ đấu nối trực quan ở chân đế cho các bạn. Đấu xong mạch chân đế, các bạn cắm cục vào là ....... OK. :Big Grin:



Thân.
(Còn tiếp)
Đúng hay luôn bác


Diabay

Đã "về vườn", học làm vườn
#8
.
Sơ đồ 1 : Dùng AH3-3 để chỉnh đặt thời lượng tưới linh hoạt tiện lợi khi đấu nối với Timer kiểu dăm cài:


Hiện nay, Timer kiểu dăm cài TQ bán rất phổ biến ở các hàng cá cảnh, giá khá rẻ. Ngoài chợ còn có cả các loại của Đức, Nhật....

Cấu tạo của loại này là kiểu quay ổ dăm cài để nhấn tiếp điểm hẹn giờ. Mỗi dăm sẽ ấn tiếp điểm cấp điện ra 15 phút. Tức là đã tưới thì chỉ có thể 15, 30, 45... (15' x n dăm), không thể thay đổi thời gian lẻ được.

Do vậy, để tưới rau vài phút, hoặc khoảng giữa của n x15' là không thể thực hiện được.
Lại nữa: việc cạy dăm này, nhấn dăm khác để thay đổi cũng khó khăn, không linh hoạt.

Để khắc phục nhược điểm này của Timer dăm cài, chúng ta chỉ cần đấu nối tiếp một cục AH3-3 là ngon lành.

Timer dăm cài làm nhiệm vụ hẹn giờ, đến giờ thì đóng điện cho AH3-3. Còn tưới bao lâu là do AH3-3 điều khiển theo chúng ta cài đặt.
Việc xoay Volum đặt thời lượng ở AH3-3 thuận tiện đến mức còn nhanh hơn bóc một viên kẹo. =))

Còn việc đấu nối thêm AH3-3 thì rất đơn giản:

Dùng phích cắm vào ổ ra của Timer dăm cài để nối dây sang AH3-3.
Dây lửa vào chân 7, và đấu sang chân 8. Dây cấp điện ra van hoặc bơm đấu vào chân 5.
Dây Mát vào chân 2, và qua luôn cấp cho van, hoặc bơm.

(Việc đấu đúng dây lửa vào chân 7-8 chỉ để mục đích an toàn: khi ngắt sẽ không còn lửa ở bơm)

Đấu xong, cắm cục AH3-3 vào. Xong, hoạt động luôn. :Big Grin:




Chúc các bạn thành công và toại nguyện.


Thân.

(Còn tiếp)

Chỉnh sửa cuối:

yukisakura

Tiếu ngạo giang hồ
#10
Timer dăm cài làm nhiệm vụ hẹn giờ, đến giờ thì đóng điện cho AH3-3. Còn tưới bao lâu là do AH3-3 điều khiển theo chúng ta cài đặt.
Chú ơi, ra ngoài tiệm điện tử nói bán timer dăm cài ng ta hiểu ko hay cần thêm số hiệu gì? Ngoài ra có loại timer nào là kết hợp của cả timer dăm cài và AH3-3 luôn ko ạ? Như thế sẽ rất tiện cho những ng ko chuyên như cháu, khỏi mất công kết nối (cháu sợ chạm mạch hoặc điện giật lắm).
Nhân tiện đây chú hướng dẫn cách lắp thêm CB chống giật luôn đc ko ạ?
